El punto cero del CoP
Cada valor del centro de presión en un resultado de postura es una distancia en milímetros desde un punto cero. Pero el punto cero no se encuentra en el mismo lugar en todas las pruebas. La única excepción son las columnas de CoP sin procesar de la exportación CSV, que utilizan una escala de 0 a 1 (consulta «CoP en la exportación CSV»).
Esta guía muestra exactamente dónde se encuentra ese punto en cada caso y qué significa en la práctica un número positivo o negativo.
EN UNA LÍNEA
- • Dos pies: el cero es la línea donde se unen los dos dispositivos.
- • Un pie: el cero es el centro de ese dispositivo.
LOS CUATRO CASOS
| VALOR QUE LEES | PRUEBA | SU PUNTO CERO ES... |
|---|---|---|
| CoP general | Dos plataformas o deltas | la línea donde se unen los dos dispositivos, a media altura |
| CoP del pie izquierdo | Dos pies, por pie | el centro del dispositivo izquierdo |
| CoP del pie derecho | Dos pies, por pie | el centro del dispositivo derecho |
| CoP de una sola pierna | Un pie | el centro del único dispositivo en uso |
QUÉ DIRECCIÓN ES POSITIVA
| -X → hacia la izquierda | +X → hacia el dispositivo derecho |
| -Y → hacia atrás, hacia los talones | +Y → hacia delante, hacia los dedos de los pies |

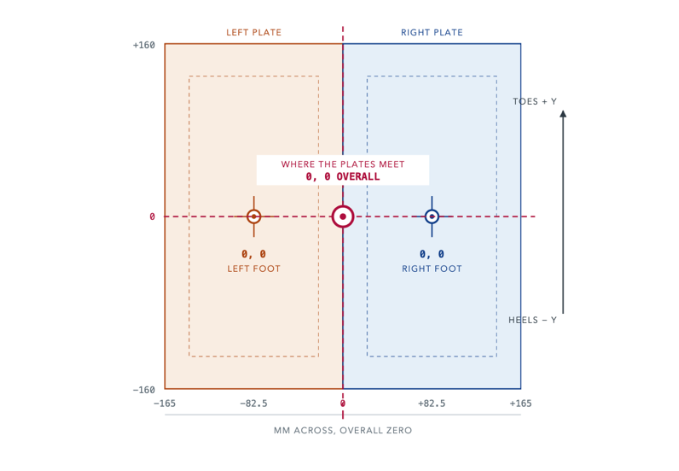

CASO 1 DE 4: DOS PIES SOBRE PLATAFORMAS
Existen dos puntos cero al mismo tiempo: uno para el CoP general y uno para cada pie.
CÓMO LEERLO
- El CoP general se mide desde la línea donde se tocan las dos plataformas. Al estar de pie de manera uniforme, muestra un valor cercano a 0, 0.
- Cada pie también obtiene su propia lectura, medida desde el centro de su propia plataforma, por lo que un pie colocado exactamente en el centro muestra 0, 0 aunque la persona se incline mucho hacia un lado.
- El rectángulo interior discontinuo indica dónde se encuentran los sensores. Es el área segura para que el paciente permanezca de pie. No es un límite estricto: una lectura puede superar ligeramente la línea discontinua. La plataforma tiene su propio peso, por lo que, cuando la carga se desplaza más allá de los sensores, los sensores del otro lado comienzan a descargarse. Cuando esto sucede, la plataforma está cerca de volcarse.
LECTURAS DE LA PLATAFORMA CLÁSICA DE 165 × 320 MM
| LECTURA | IZQUIERDA-DERECHA (X) | DELANTE-ATRÁS (Y) |
|---|---|---|
| General | -142.5 ... +142.5 mm | -130 ... +130 mm |
| Por pie | -60 ... +60 mm | -130 ... +130 mm |
Estos valores son los límites de los sensores (la línea discontinua), no límites estrictos. Las plataformas de otros tamaños llegan más lejos (consulta la tabla de límites de los sensores en la sección Amplitudes).

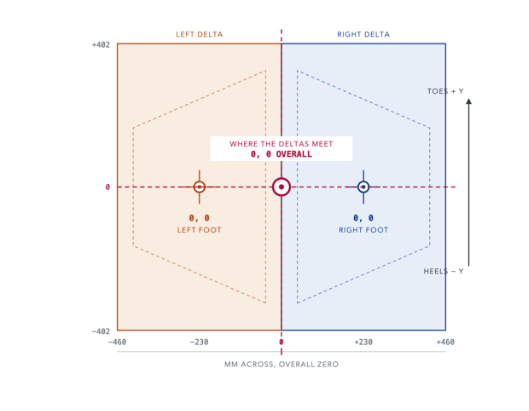

CASO 2 DE 4: DOS PIES SOBRE DELTAS
Exactamente la misma regla que con las plataformas: los dispositivos simplemente son mucho más grandes, por lo que una lectura puede alcanzar cifras mucho mayores.
CÓMO LEERLO
- Los mismos dos puntos cero que en las plataformas: uno en la línea de unión para el CoP general y uno en el centro de cada dispositivo para los valores por pie.
- La forma discontinua es un trapecio, no un rectángulo: el lado largo del sensor de cada delta está orientado hacia dentro, hacia el otro pie.
- Un dispositivo más grande, no un movimiento mayor. Un delta es casi tres veces más ancho que una plataforma, por lo que sus límites son mucho mayores. Pero el mismo movimiento corporal no produce un número tres veces mayor. El CoP sigue el lugar real donde se encuentran los pies, y eso lo determina la postura de la persona, no el tamaño del dispositivo. En los deltas, las personas suelen colocarse cerca de los bordes interiores. Por eso, el valor izquierda-derecha por pie suele ser positivo en el pie izquierdo y negativo en el pie derecho. En las plataformas suele estar cerca de 0 en ambos pies.
- Los valores de balanceo (longitud del recorrido, velocidad y elipse) también son mayores en los deltas debido al ruido de los sensores. Consulta «Antes de comparar dos resultados».
LECTURAS DEL DELTA CLÁSICO DE 460 × 804 MM
| LECTURA | IZQUIERDA-DERECHA (X) | DELANTE-ATRÁS (Y) |
|---|---|---|
| General | -415.5... +415.5 mm | -326.5...+326.5 mm |
| Por pie | -185.5... +185.5 mm | -326.5... +326.5 mm |
3D Deltas tiene su propia sección a continuación. Delta Mini sigue la misma regla con sus propias dimensiones (consulta la tabla de límites de los sensores en la sección Amplitudes).

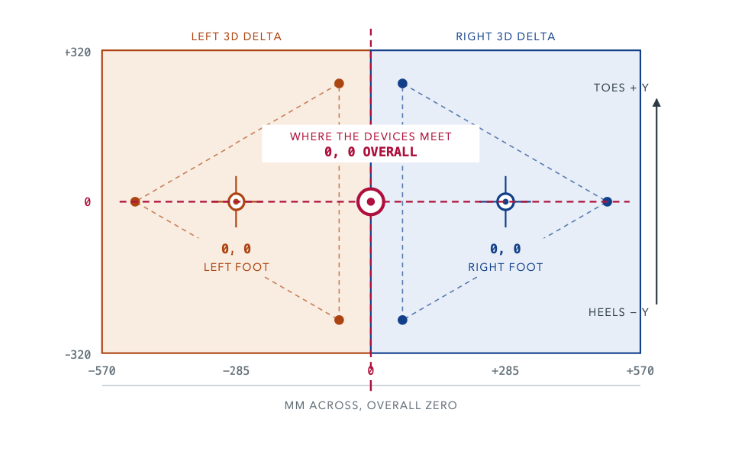

AMBOS PIES: 3D DELTAS
Tres sensores por dispositivo en lugar de cuatro y el mayor alcance de todos los dispositivos, pero los puntos cero se encuentran exactamente en los mismos dos lugares.
CÓMO LEERLO
- De nuevo, los mismos dos puntos cero: la línea de unión para el CoP general y el centro de cada dispositivo para los valores por pie.
- Cada dispositivo tiene tres sensores, no cuatro: dos en el borde interior (arriba y abajo) y uno solo en el borde exterior, a media altura. Ese triángulo es donde se encuentran los sensores y constituye el área segura para permanecer de pie. Una lectura puede superarlo ligeramente, igual que en las plataformas.
- Esta es la configuración más amplia que fabrica Kinvent. El valor general puede alcanzar ±500 mm (más de tres veces el de un par de plataformas clásicas). Ese es el tamaño del área, no el tamaño del balanceo: el mismo movimiento corporal produce un desplazamiento similar en milímetros en todos los dispositivos (excepto por el ruido de los sensores; consulta «Antes de comparar dos resultados»).
LECTURAS DEL 3D DELTA DE 570 × 640 MM
| LECTURA | IZQUIERDA-DERECHA (X) | DELANTE-ATRÁS (Y) |
|---|---|---|
| General | -500 ... +500 mm | -250 ... +250 mm |
| Por pie | -215 ... +218 mm | -250 ... +250 mm |

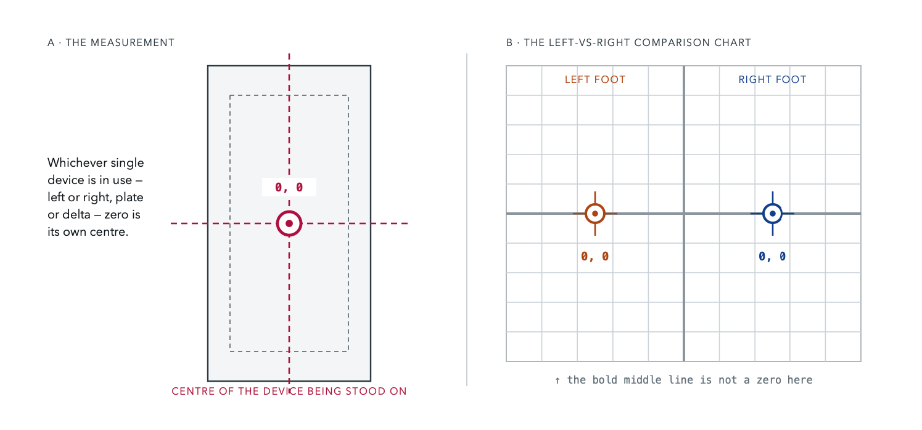

CASOS 3 Y 4 DE 4: DE PIE SOBRE UNA PIERNA
No hay una línea de unión desde la que medir, por lo que el cero es simplemente el centro del dispositivo sobre el que se apoya el pie.
QUÉ SIGNIFICA EN LA PRÁCTICA
- Una lectura de una sola pierna de 0, 0 significa que la persona está equilibrada sobre el centro del dispositivo, nada más.
- Dos pruebas de una sola pierna se muestran una al lado de la otra para poder comparar la izquierda y la derecha, pero cada lado sigue midiéndose desde su propio centro.
UN DETALLE IMPORTANTE
En el gráfico lado a lado, la línea vertical gruesa del centro parece una línea cero, pero solo es una línea de cuadrícula. El cero de cada pie es la cruz situada en el centro de su propia mitad. En el gráfico de dos pies, esa misma línea gruesa sí es el cero: es el único gráfico en el que ocurre.

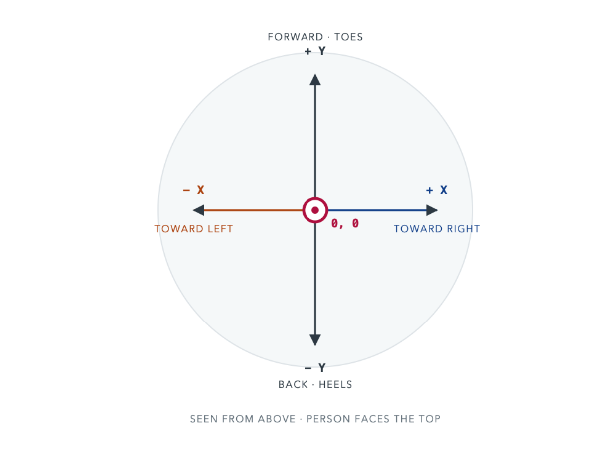

SIGNOS: qué significan el más y el menos
El gráfico es una vista desde arriba, con la persona orientada hacia la parte superior de la página.
LEER UN VALOR EN VOZ ALTA
| EL VALOR | QUÉ SIGNIFICA |
|---|---|
| 0,0 | Equilibrio justo en el centro: de manera uniforme entre los pies y nivelado entre el talón y los dedos |
| x=+40 mm | La presión se encuentra 40 mm hacia el pie derecho |
| x=-40 mm | La presión se encuentra 40 mm hacia el pie izquierdo |
| Y=+25 mm | 25 mm hacia delante: el peso está sobre los dedos |
| Y=-25 mm | 25 mm hacia atrás: el peso está sobre los talones |
| -18, +25 | Se inclina ligeramente sobre el pie izquierdo y hacia delante, sobre los dedos |
LA ÚNICA SALVEDAD PARA LOS VALORES POR PIE
El valor X positivo siempre apunta en la misma dirección dentro de la habitación: hacia el dispositivo derecho. No significa «hacia fuera» para cada pie.
Por tanto, en el pie izquierdo, +X apunta hacia el borde interior (hacia el otro pie). En el pie derecho, +X apunta hacia el borde exterior (alejándose del otro pie). Invierte el signo antes de llamar a algo «hacia dentro».
EL COP EN LA EXPORTACIÓN CSV
Los parámetros están en milímetros. Las columnas de CoP sin procesar no lo están.
- Parámetros, como Posición media AP y Posición media ML, están en milímetros. Utilizan los puntos cero y los signos de esta guía: negativo significa hacia la izquierda y hacia los talones.
- Columnas de CoP sin procesar. En la parte «Datos de canal sin procesar» de una prueba de dos pies, las columnas L a S contienen el COP AP (y) y el COP ML (x) del dispositivo izquierdo, el derecho y el total. No están en milímetros. Representan una posición en una escala de 0 a 1 a lo largo de los dos dispositivos.
| VALOR | COP ML (X) | COP AP (Y) |
|---|---|---|
| 0 | borde izquierdo del dispositivo izquierdo | borde delantero, hacia los dedos |
| 0.5 | la línea donde se unen los dos dispositivos | a media altura |
| 1 | borde derecho del dispositivo derecho | borde trasero, hacia los talones |
Por tanto, en las columnas totales, el centro entre los dos dispositivos es 0.5, 0.5, no 0, 0.
TRES ASPECTOS IMPORTANTES
- • Las columnas por dispositivo utilizan la misma escala en ambos dispositivos. Un pie en el centro del dispositivo izquierdo muestra ML = 0.25. Un pie en el centro del dispositivo derecho muestra ML = 0.75.
- • AP funciona en la dirección contraria. En el CSV, un valor AP mayor significa más hacia atrás, hacia los talones. En milímetros, un valor Y mayor significa más hacia delante.
- • Los valores se detienen en 0 y 1. Un CoP que supera el borde del dispositivo se registra como 0 o 1. 0 y 1 son los bordes exteriores de los dispositivos, no las líneas discontinuas de los sensores. Las líneas discontinuas se encuentran en el interior, en los valores de la tabla siguiente.
Prueba de una sola pierna: la escala de 0 a 1 cubre únicamente el dispositivo en uso, por lo que su centro es 0.5, 0.5.
CÓMO SE CALCULA EL VALOR DE 0 A 1
El software toma el mismo CoP en milímetros que utilizan los parámetros (X e Y en esta guía) y lo convierte. W es el ancho del dispositivo y L es la longitud del dispositivo.
| COLUMNA | VALOR ESCRITO EN EL CSV |
|---|---|
| ML, total (dos pies) | (X + W) ÷ (2 × W) |
| ML, dispositivo izquierdo (dos pies) | (X + W/2) ÷ (2 × W) |
| ML, dispositivo derecho (dos pies) | (X + 1.5 × W) ÷ (2 × W) |
| ML, una sola pierna | (X + W/2) ÷ W |
| AP, todas las columnas | (L/2 - Y) ÷ L |
Cualquier resultado inferior a 0 se escribe como 0 y cualquier resultado superior a 1 se escribe como 1.
DÓNDE SE ENCUENTRAN LAS LÍNEAS DISCONTINUAS DE LOS SENSORES EN LA ESCALA DE 0 A 1
| DISPOSITIVO | DOS PIES, ML DISPOSITIVO IZQUIERDO | DOS PIES, ML DISPOSITIVO DERECHO | AP (0=DEDOS) | ML DE UNA SOLA PIERNA |
|---|---|---|---|---|
| Plataforma, clásica | 0.068-0.432 | 0.568-0.932 | 0.094-0.906 | 0.136-0.864 |
| Plataforma, 100 kg | 0.065-0.435 | 0.565-0.935 | 0.073-0.927 | 0.129-0.871 |
| Plataforma, XL | 0.052-0.448 | 0.552-0.948 | 0.074-0.926 | 0.105-0.895 |
| Plataforma, Virtualis 50 | 0.088-0.412 | 0.588-0.912 | 0.123-0.877 | 0.176-0.824 |
| Plataforma, Virtualis 100 | 0.085-0.415 | 0.585-0.915 | 0.104-0.896 | 0.169-0.831 |
| Plataforma, v3 | 0.069-0.431 | 0.569-0.931 | 0.077-0.923 | 0.139-0.861 |
| Delta, clásico | 0.048-0.452 | 0.548-0.952 | 0.094-0.906 * | 0.097-0.903 |
| Delta Mini | 0.046-0.454 | 0.546-0.954 | 0.068-0.932 * | 0.092-0.908 |
| 3D Deltas | 0.061-0.441 | 0.559-0.939 | 0.109-0.891 |
I 0.123-0.882 D 0.118-0.877 |
* Deltas: los valores AP corresponden al lado largo de los sensores, orientado hacia dentro. En el lado exterior, los sensores están más juntos (delta clásico: 0.294-0.706). Las columnas totales de dos pies utilizan los mismos valores que las columnas del dispositivo izquierdo y derecho. Es posible obtener una lectura entre una línea discontinua y 0 o 1: el paciente está fuera del área segura y el dispositivo está cerca de volcarse.

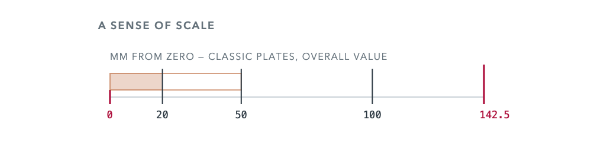

AMPLITUDES: qué tan grande es un número grande
Un valor solo tiene significado en relación con el tamaño del dispositivo del que procede.
LÍMITES DE LOS SENSORES DE CADA DISPOSITIVO
| DISPOSITIVO | IZQUIERDA-DERECHA POR PIE | DELANTE-ATRÁS POR PIE | IZQUIERDA-DERECHA GENERAL |
|---|---|---|---|
| Plataforma, clásica | ±60mm | ±130 mm | ±142.5 mm |
| Plataforma, 100 kg | ±61mm | ±137 mm | ±144mm |
| Plataforma, XL | ±107.5 mm | ±186 mm | ±243.5 mm |
| Plataforma, Virtualis 50 | ±60mm | ±130 mm | ±152.5 mm |
| Plataforma, Virtualis 100 | ±61mm | ±137 mm | ±154mm |
| Plataforma, v3 | ±69mm | ±146.5 mm | ±164.5 mm |
| Delta, clásico | ±185.5 mm | ±326.5 mm | ±415.5 mm |
| Delta Mini | ±150mm | ±236.5 mm | ±334 mm |
| 3D Deltas | -215...+218 mm | ±250 mm | ±500 mm |
Todas las cifras están en milímetros. Estos límites indican dónde se encuentran los sensores dentro de cada dispositivo. Marcan el área segura para que el paciente permanezca de pie. No son un límite físico: una lectura puede superarlos ligeramente, porque el dispositivo tiene su propio peso y los sensores del otro lado comienzan a descargarse. Una lectura cercana a un límite significa que la persona está en el borde del área segura y que el dispositivo está cerca de volcarse.
EJEMPLO PRÁCTICO: DESPLAZAR EL PESO LATERALMENTE
El valor general de izquierda a derecha depende de dos factores: cómo se distribuye el peso entre los pies y qué distancia hay entre ellos. La tabla muestra un desplazamiento del peso con cada pie en el centro de su propio dispositivo. En las plataformas, esto sitúa los pies a 165 mm de distancia. En los deltas, los sitúa a 460 mm de distancia.
| PESO I/D |
PLATAFORMAS CLÁSICAS PIES SEPARADOS 165 MM |
DELTAS CLÁSICOS PIES SEPARADOS 460 MM |
|---|---|---|
| 70 / 30 | -33.0 mm | -92.0 mm |
| 60 / 40 | -16.5 mm | -46.0 mm |
| 50 / 50 | 0 mm | 0 mm |
| 40 / 60 | +16.5 mm | +46.0 mm |
| 30 / 70 | +33.0 mm | +92.0 mm |
| 0 / 100 | +82.5 mm | +230.0 mm |
Los números de los deltas son mayores porque los pies están mucho más separados. El cuerpo está haciendo algo diferente, no el dispositivo. Con los pies a la misma distancia, el mismo desplazamiento del peso mueve el valor en la misma medida en las plataformas y en los deltas.
En el uso normal, las personas que utilizan deltas no se colocan en el centro de los dispositivos. Los pies se sitúan donde determina la postura de la persona, normalmente cerca de los bordes interiores. Por tanto, utiliza esta tabla para comprender las matemáticas, no como referencia de valores habituales.
ANTES DE COMPARAR DOS RESULTADOS
Comprueba que procedan del mismo tipo de dispositivo y de la misma prueba. Un valor de plataforma y uno de delta, o un valor general y uno por pie, se miden desde distintos puntos cero y en diferentes escalas.
Los valores de balanceo requieren especial atención. Los sensores delta tienen aproximadamente tres veces la capacidad de los sensores de las plataformas y están separados aproximadamente tres veces más. Por eso, el mismo pequeño ruido de los sensores desplaza el CoP unas nueve veces más en los deltas (3 × 3). Con un peso inmóvil sobre los dispositivos, los recorridos y las elipses son mucho mayores en los deltas.
Cuando una persona real permanece de pie, los resultados son mucho más parecidos. Cuanto más se mueve la persona, más comparables son.
